發布時間：2017-12-14 14:29:13   訪問：2288

     通用閥門的殼體試驗壓力為材料在38℃時的額定工作壓力的1.5倍。高壓密封試驗為材料在38℃時的額定工作壓力的1.1倍。低壓密封試驗各標準要求不同。其中：GB/T 13927—2008、ISO 5208：2008、EN 12266.2—2012 為0.6 MPa±0.01 MPa; GB/T 26481—2011、API 598—2009為0.4 MPa～0.7 MPa；MSS SP61—2013為0.56 MPa; API 6D—2014為Ⅰ型：0.034 MPa～0.1 MPa,Ⅱ型：0.55 MPa～0.69MPa; ISO 14313:2007為Ⅰ型：0.05 MPa ～0.1 MPa 、Ⅱ型：0.55 MPa ±0.07 MPa ; API 6A(idt ISO 10423:2003)為PSL3G:第1次：額定壓力、第二次：2.0 MPa±0.2 MPa; PSL4: 第1次：額定壓力、第2次：2.0 MPa±0.2 MPa。

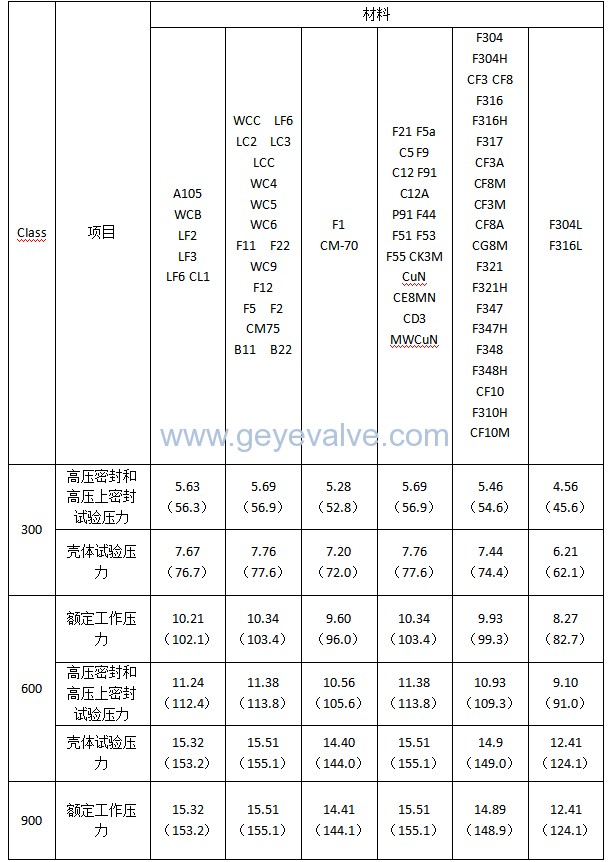

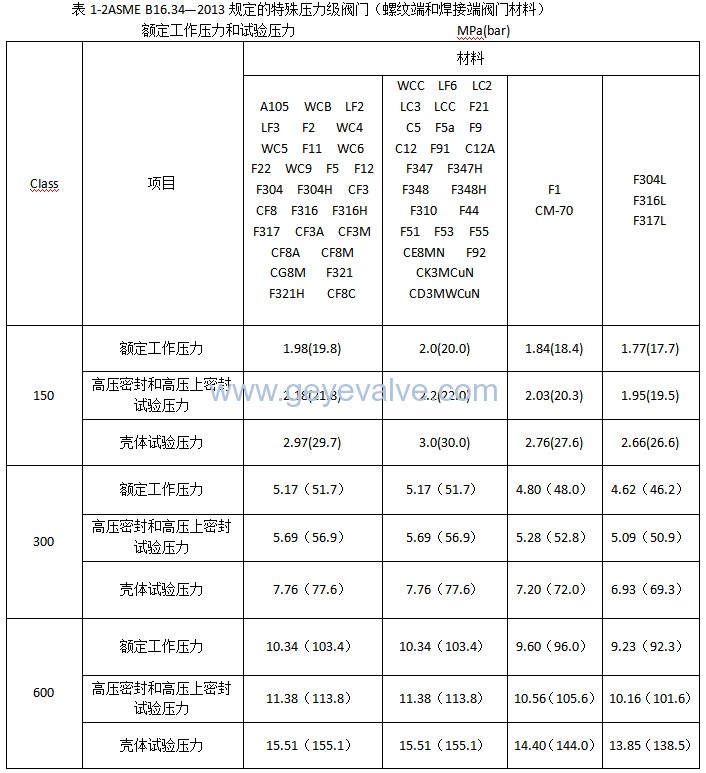

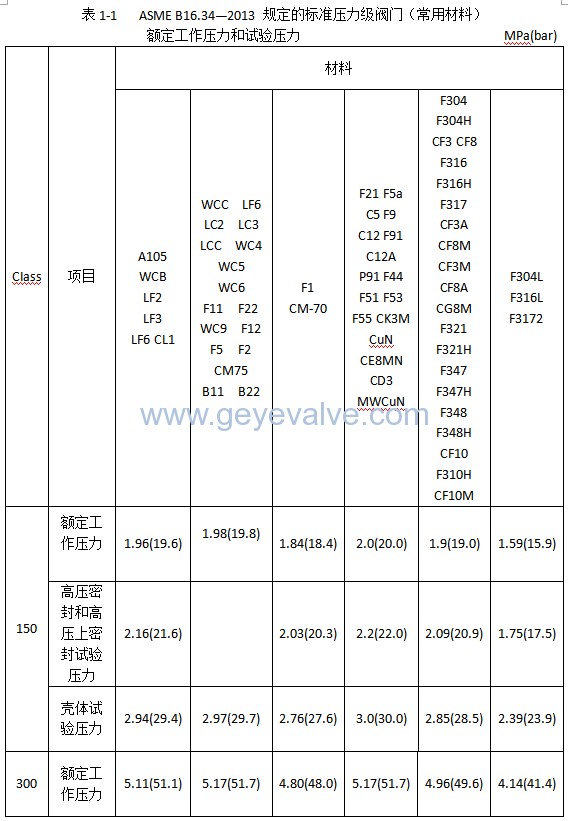

   殼體試驗、高壓密封試驗和高壓上密封試驗的具體試驗壓力見表1-1和表1-2。

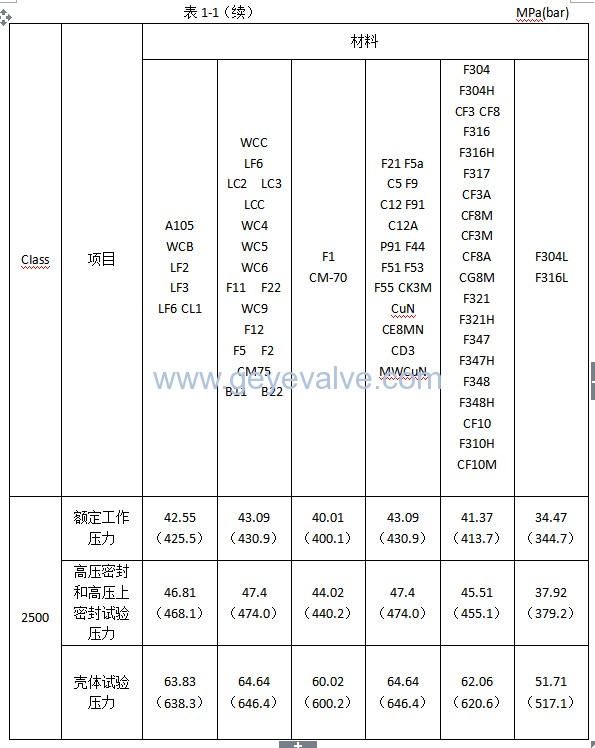

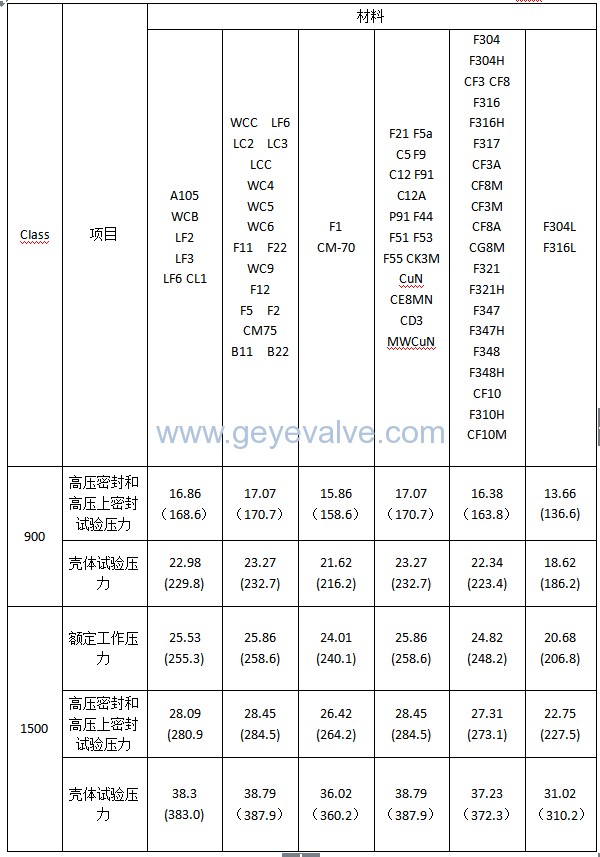

                            表1-1（續）                  MPa(bar)

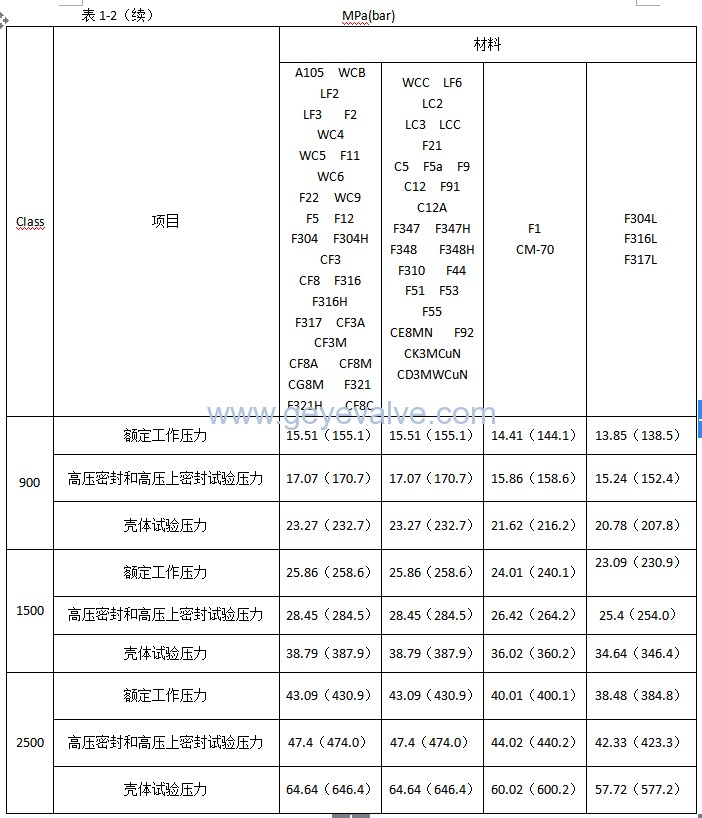

                          表1-1（續）                   MPa(bar)
